精巧?高效能?通用挿件機
JM-E01
元件插入×螺絲緊固
2項工序同時自動化完成！
進一步提升及創新的多任務平臺
特點
高效率
1臺即可完成元件插入、螺絲緊固作業
可實現元件插入和螺絲緊固多個工程自動化，泛用性強。
基板最大尺寸800mm×560mm*¹、最大重量10kg*²也適用。
*1 2次搬送時：標準
*2可選購

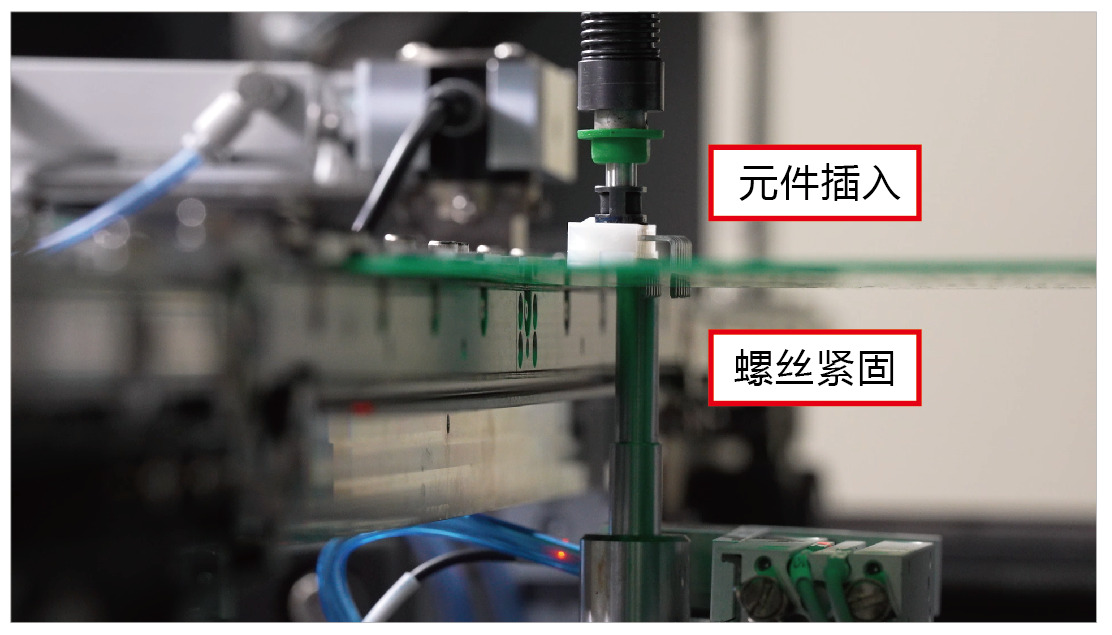

１臺即可完成插件、螺絲緊固作業
高泛用性
無論小型還是大型元件，或是較重的元件，都適用
采用XY軸構造。通過將頭部單元軸設計為雙軸，擴大了適用元件尺寸范圍。適用元件最高可達90mm*、最重400g、插件時負重最大50N。
*元件本體80mm以下，引腳＋本體＝90mm以下
大型元件，或是較重的元件，都適用元件尺寸 : 最大□150.0㎜
元件高度 : 最大90㎜*
元件重量 : 最大400g
*元件本體80mm以下，引腳＋本體＝90mm以下

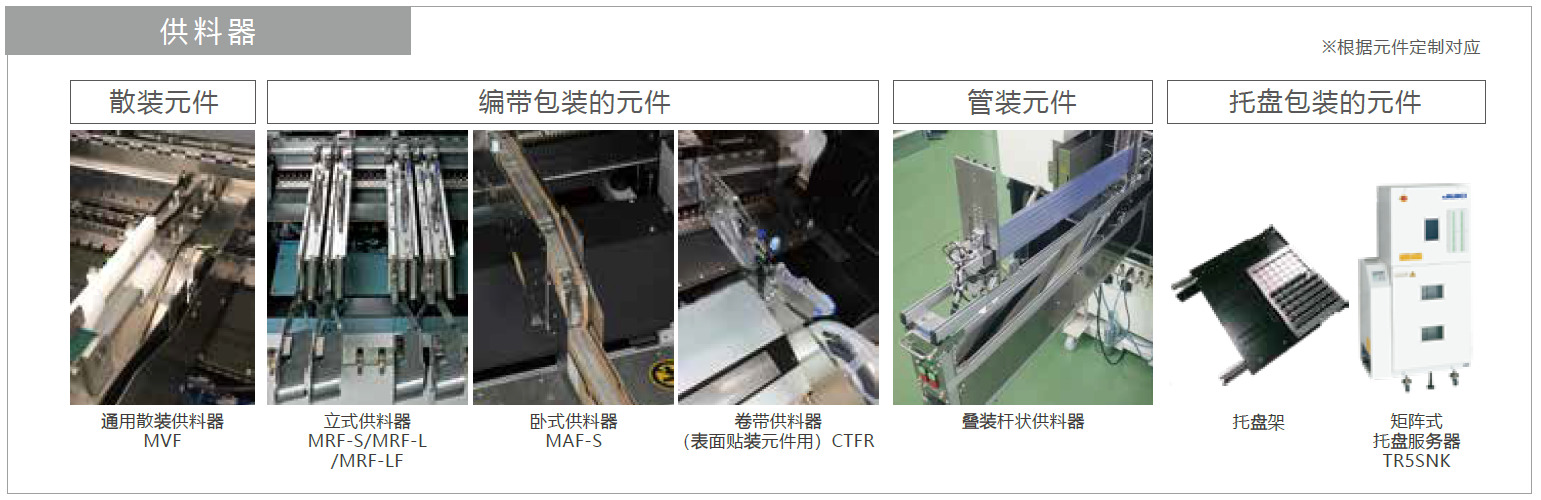

為客戶解決痛點的多種多樣的供料器、吸嘴
高品質

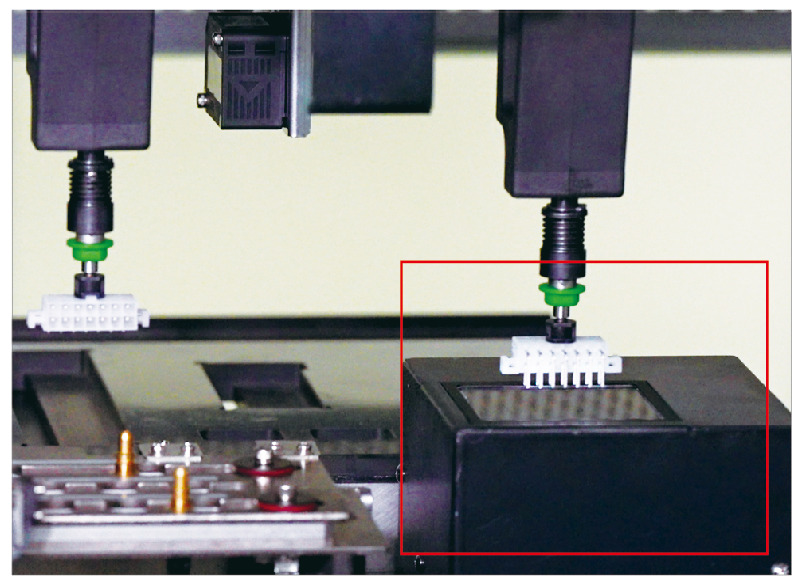

運用了檢查機技術的圖像識別功能，實現高精度插件
運用JUKI獨特的3D圖像識別技術，能夠更準確地識別引腳前端。無論是尖銳的前端、半圓形的前端、有高低差的引腳，都可以識別。大范圍地適用于各種元件，實現高精度插件。
3D圖像識別傳感器

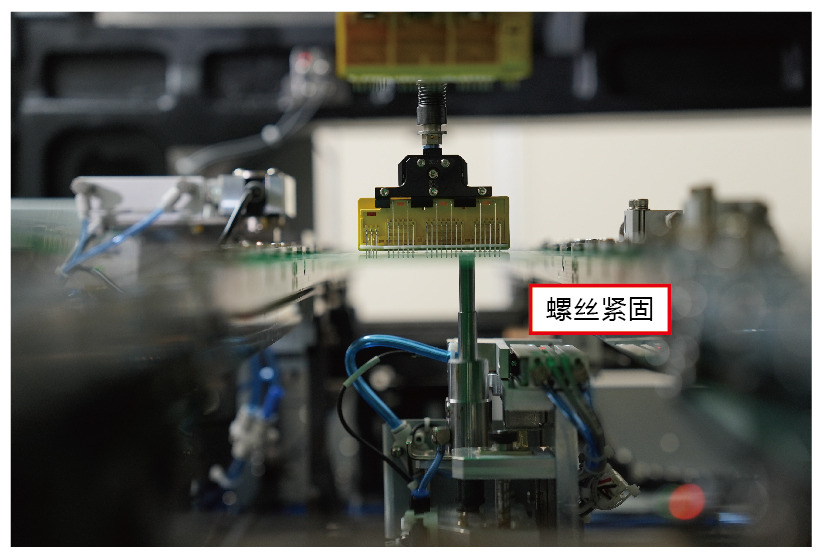

防止基板、元件的損傷和錯位
可以從基板下方緊固螺絲。因?yàn)椴恍枰獙⒒宸?，所以可防止基板、元件的損傷和錯位，減少損失。
規格
| JM-E01 | |
|---|---|
| 基板尺寸 | 1次夾板：50×50～410×560 2次夾板：50×50～800×560 |
| 最大基板重量 | 6kg(標準）10kg(可選購) |
| 最大元件高度 | 90mm(本體80mm＋引腳最大10mm) |
| 元件尺寸 | 外形(包裝)尺寸□150mm 識別尺寸 1次識別：40×25, 4×1：150×25, 4×2：150×48, 4×3：150×71 |
| 適用螺絲尺寸 | M3尺寸 *2 |
| 螺絲供料方式 | 壓送式 |
| 外形尺寸 (W×D×H) *1 | 1,500×1,930×1,600 |
| 本體質量 | 2,000kg |
*1 搬送高度900mm的情況下
*2 詳情請垂詢
